Ø110mm absolutní enkodér

AK110

Absolutní úhlový optický snímač AK110 je špičkové zařízení, které umožňuje vysoce přesné měření úhlů s přesností až ±5”. Díky konstrukci snímače s integrovanými ložisky a pevnou hřídelí o průměru 10 mm pro samostatnou hřídelovou spojku je ideální pro náročné aplikace, jako jsou obráběcí stroje.

Průměr 110 mm

Technické údaje

Hřídel	Pevná hřídel 10 mm
Moment setrvačnosti rotoru	50 x 10-6 kgm²
Počáteční moment	≤ 0,02 Nm
Maximální mechanická rychlost	≤ 3000 rpm
Přípustné zatížení hřídele:<br>- axiální<br>- radiální (na konci hřídele)	30 N 30 N
Vibrace (55 Hz až 2000 Hz)	≤ 200 m/s²
Přípustný náraz (6 ms)	≤ 200 m/s²
Provozní teplota	0 … 60°C
Skladovací teplota	-20 … 60°C
Stupeň krytí (EN 60529)	IP64
Hmotnost (bez kabelu)	~ 1 kg

Elektrické parametry

	SSI	BISS-C
Rozlišení (počet pozic na otáčku)	až 26 bitů (67 108 864 pozic)
Frekvence hodin	≤ 4 MHz	≤ 10 MHz
Doba výpočtu	≤ 5 us
Další výstupní signály	1 Vpp: 16 384 pulzů/otáčku	Volitelné
Mezní frekvence inkrementálních signálů (-3 dB)	≥ 200 kHz

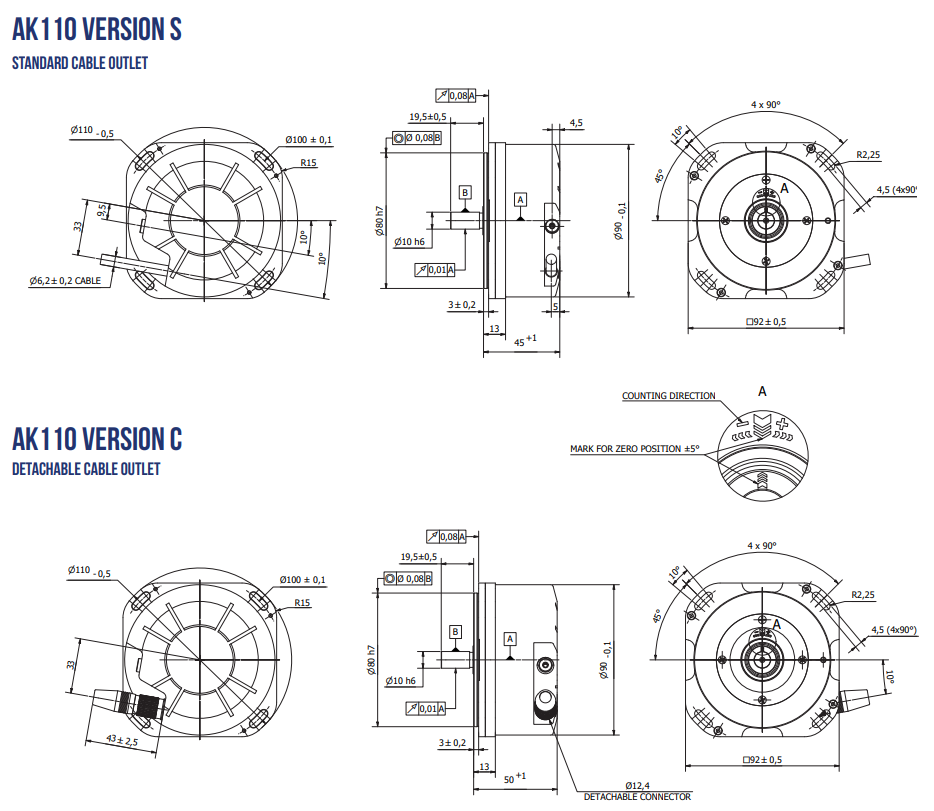

Připojení	Verze S: standardní vývod kabelu Verze C: odnímatelný vývod kabelu
Napájecí napětí	DC 5 V	DC 10 … 30 V
Příkon	Max 200 mA
