Inkrementální lineární snímač
L50
Optický modulární lineární snímač L50 je inkrementální snímač a má měřicí délku od 3.240 do 30.040 mm, periódu mřížkování 40 µm a přesnost na jakýkoli metr v rámci ML až ±10 µm.

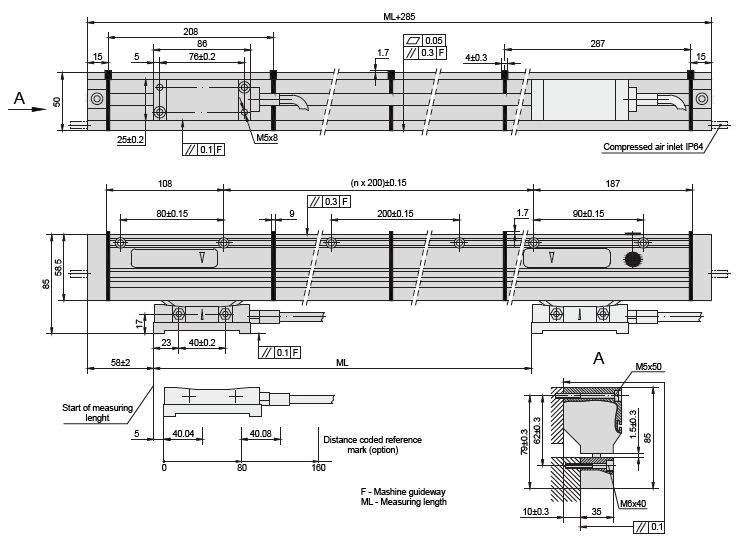

Technické údaje
| Měřicí délky (ML), mm | od 3240 do 30040 (délka každého modulu s krokem 200 mm) |
|---|---|
| Přesnost na jakýkoli metr v rámci ML (při 20°C) | ±10 μm/m |
| Perióda mřížkování | 40 μm |
| Referenční značky (RI) |
C: při kódované vzdálenosti 80 mm P: při konstantním kroku 50 mm E: volitelné pomocí magnetu |
| Max. rychlost pojezdu | 1 m/min |
| Požadovaná síla pohybu s těsnicími rty | < 6 N |
| Ochrana (IEC 529) | s přívodem stlačeného vzduchu: IP64 |
| Hmotnost | 1,8 kg + 3,3 kg/m |
| Provozní teplota | 0 až +50 °C |
| Skladovací teplota | -20 až +70 °C |
| Přípustná vibrace (40 až 2000 Hz) | ≤ 150 m/s² |
| Přípustný náraz (11 ms) | ≤ 300 m/s² |
| Koeficient tepelné roztažnosti | 10,6 x 10⁻⁶ °C |
Elektrické parametry
| L50AV ∫ 1 Vpp | L50-F Π TTL | |
|---|---|---|
| Napájecí napětí | + 5 V ± 5 % | |
| Max. napájecí proud (bez zátěže) | 100 mA | 150 mA |
| Zdroj světla | LED | |
| Rozlišení | až 0,1 µm v závislosti na externí dělicí elektronice | 10; 5; 1; 0,5 μm (po 4násobném dělení v následné elektronice) |
| Inkrementální signály | Differenciální sinus +A / -A a +B / -B Amplituda při zátěži 120 kΩ: – A = 0,6 – 1,2 V – B = 0,6 – 1,2 V |
Differenciální obdélníkový signál U1 / U1 a U2 / U2. Úrovně signálu při zátěži 20 mA: – nízká (logická “0”) < 0,5 V při Up = ±5V – vysoká (logická “1”) > 2,4 V při Up = ±5V |
| Referenční signál | Jeden kvazi-trojúhelníkový +R a jeho komplementární -R na otáčku. Magnituda signálů při zátěži 120 W: – R = 0,2 – 0,8 V (využitelná složka) |
Jeden diferenciální obdélníkový signál U0 / U0 na otáčku. Úrovně signálu při zátěži 20 mA: – nízká (logická “0”) < 0,5 V při Up = ±5V – vysoká (logická “1”) > 2,4 V při Up = ±5V |
| Směr signálů | + B zaostává za + A při otáčení ve směru hodinových ručiček (pohled ze strany hřídele) | U2 zaostává za U1 při otáčení ve směru hodinových ručiček (pohled ze strany hřídele) |
| Standardní délka kabelu | 4 m; bez konektoru | |
| Maximální délka kabelu | 150 m | 50 m |
